行程開關是什么？行程開關的工作原理

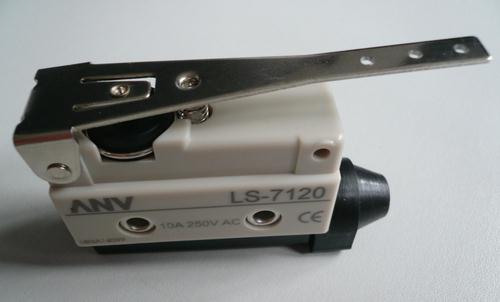

行程開關是什么？

在電氣控制系統中，位置開關的作用是實現順序控制、定位控制和位置狀態的檢測。用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。

在實際生產中，將行程開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。

行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。

行程開關的作用

日常生活

行程開關的應用方面很多，很多電器里面都有它的身影。那這么簡單的開關能起什么作用呢？它主要是起連鎖保護的作用。最常見的例子莫過于其在洗衣機和錄音機（錄像機）中的應用了。

在錄音機和錄像機中，我們常常使用到快進或者倒帶，磁帶急速地轉動，但是當?shù)竭_(dá)磁帶的端點時會自動停下來。在這里行程開關又一次發揮了作用，不過這一次不是靠碰撞而是靠磁帶的張力的突然增大引起動作的。

工業

行程開關主要用于將機械位移轉變成電信號，使電動機的運行狀態得以改變，從而控制機械動作或用作程序控制。

行程開關真正的用武之地是在工業上，在那里它與其它設備配合，組成更復雜的自動化設備。

機床上有很多這樣的行程開關，用它控制工件運動或自動進刀的行程，避免發生碰撞事故。有時利用行程開關使被控物體在規定的兩個位置之間自動換向，從而得到不斷的往復運動。比如自動運料的小車到達終點碰著行程開關，接通了翻車機構，就把車?yán)锏奈锪戏钩鰜?，并且退回到起點。到達起點之后又碰著起點的行程開關，把裝料機構的電路接通，開始自動裝車。總是這樣下去，就成了一套自動生產線，用不著人管，日以繼夜地工作，節省了人的體力勞動。

行程開關工作原理

滾輪式行程開關

當運動機械的擋鐵（撞塊）壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推動撞塊，當撞塊碰壓到一定位置時，推動微動開關快速動作。當滾輪上的擋鐵移開后，復位彈簧就使行程開關復位。這種是單輪自動恢復式行程開關。而雙輪旋轉式行程開關不能自動復原，它是依靠運動機械反向移動時，擋鐵碰撞另一滾輪將其復原。

直動式行程開關

動作原理同按鈕類似，所不同的是：一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件離開后，在彈簧作用下，其觸頭自動復位。

其動作原理與按鈕開關相同，但其觸點的分合速度取決于生產機械的運行速度，不宜用于速度低于0.4m/min的場所。
