高壓斷路器的作用-高壓斷路器的工作原理

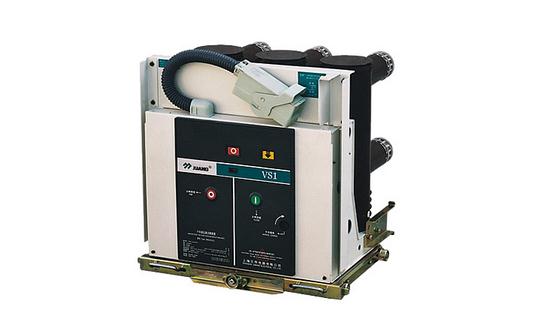

高壓斷路器的簡介

高壓斷路器（或稱高壓開關）不僅可以在緊急情況下切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時通過繼電器保護裝置的作用，切斷過負荷電流和短路電流，它具有相當完善的滅弧結構和足夠的斷流能力，可分為：油斷路器（多油斷路器、少油斷路器）、六氟化硫斷路器（SF6斷路器）、真空斷路器、壓縮空氣斷路器等。

高壓斷路器的作用

高壓斷路器的主要結構大體分為：導流部分，滅弧部分，絕緣部分，操作機構部分。高壓開關的主要類型按滅弧介質分為：油斷路器，空氣斷路器，真空斷路器，六氟化硫斷路器，固體產氣斷路器，磁吹斷路器。其作用有：

1、保護作用

當電力系統某一部分發生故障時，它和保護裝置、自動裝置相配合，將該故障部分從系統中迅速切除，減少停電范圍，防止事故擴大，保護系統中各類電氣設備不受損壞，保證系統無故障部分安全運行。

2、控制作用

根據電力系統運行的需要，將部分或全部電氣設備，以及部分或全部線路投人或退出運行。

高壓斷路器工作原理

高壓斷路器處于合閘位置時，其對地絕緣由支持絕緣子承受，一旦高壓斷路器所連接的線路發生永久接地故障，斷路器動作跳閘后，接地故障點又未被清除，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受。

各種故障開斷時，斷口一對觸子間的真空絕緣間隙要耐受各種恢復電壓的作用而不發生擊穿。因此，間隙的絕緣特性成為提高滅弧室斷口電壓，使單斷口高壓斷路器向高電壓等級發展的主要研究課題。

意大利哥倫布工程師上述實驗的結果表明，開關在開斷大電流后，其減小絕緣強度會下降是一種普遍現象。因此，我國早期的高壓斷路器在開斷故障后，間隙絕緣會下降，達不到產品技術條件的絕緣水平，故能源部對戶內高壓斷路器訂貨要求（部標DL403--91）答應在高壓斷路器電壽命試驗后，極間耐壓值降為原標準的80作試驗，假如通過，就認為該斷路器的型式試驗合格。
